Ｒ４６　Ｒ２００デフ　ギヤ比変更

ＯＳスーパーロック組

　スカイラインＨＲ３１　ＧＴＳーＲのオーナー様ですが、以前３．９ギヤ比でスーパーロック組でデフを製作しましたが、今回はギヤ比４．６で作って欲しいとの要望です。

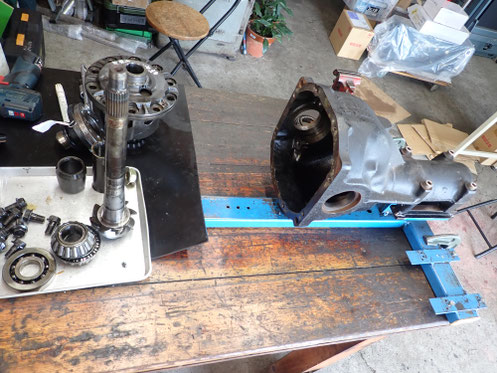

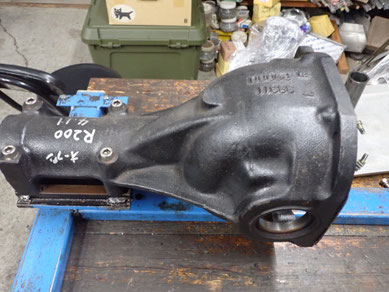

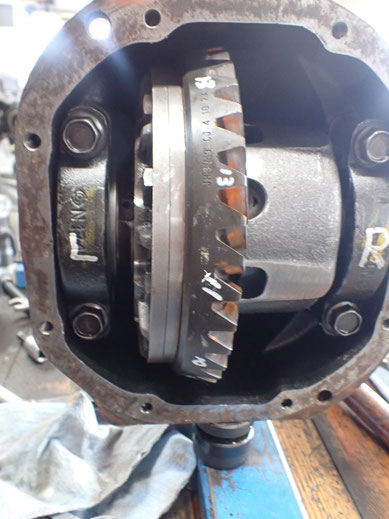

　ドナーとしてＹ３１のギヤ比４．６のＲ２００デフを送ってきましたので分解しています。これに合致するスーパーロックをＯＳに問い合わせたのですが、４．６はカタログに無く前例無という事で一旦は断られてしまいました。（前回は５．１も前例無で断られたのですが）。安いものではないのでやみくもに突っ走るわけにもいかず、仕方なく４．３ギヤ比のＬＳＤを持ってきてギヤ比４．６を仮組してみることにしました。画像上に純正ＬＳＤが見えています。

　この仮組である程度問題無さそうな感触を得たので、スーパーロックとしてＲ２００　ギヤ比４．３（ＤＲ３０とかに多いギヤ比です）仕様を注文しました。これはカタログに前例有で注文可能なので、これを購入後にギヤ比４．６のギヤセットに流用トライするという事になります。

2か月待ちでスーパーロックが入荷しました。

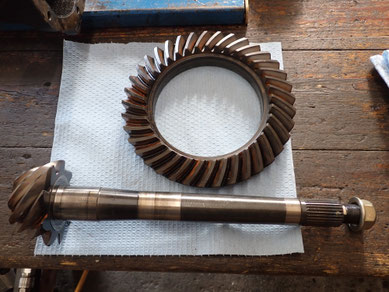

これから４．６ギヤ比のリングギヤとピニオンギヤセットに組んでいきます。

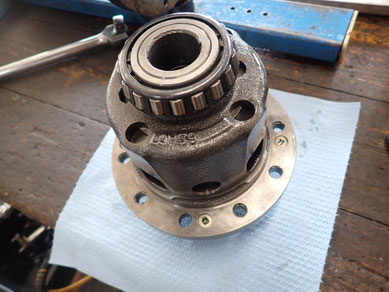

スーパーロックは全面切削面で鋳物地肌のところは有りません。材質もかなり高度な材質を使っていると思います。ＳＣＭかな？ＳＮＣＭかな？

今回の仕様です。

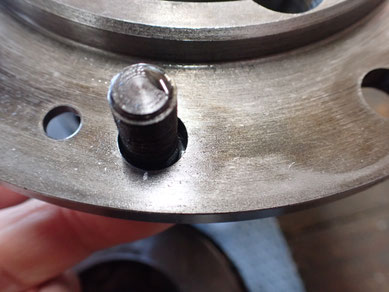

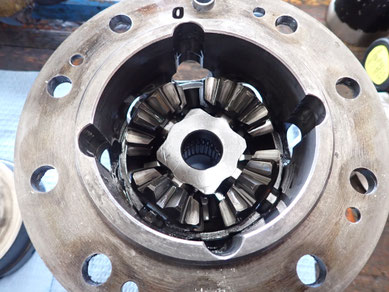

スーパーロックはフリクションプレートを中心側に引っ張り合うようにセットしているので引きずりが出ないとなっています。その場合、リングギヤを取り付けるときにボルト締めで本体が空回りしてしまうんじゃないかとスーロク扱い当初は思っていたんですが、実際はボルト締めの人力トルクぐらいでは空回りはしません。それはこの画像で見えている皿バネ状のパーツが補助的に入っていることによるのかもしれません。

リングギヤを取り付けました。９００Ｋg／cm締め。

その後サイドテーパベアリングを圧入しています。

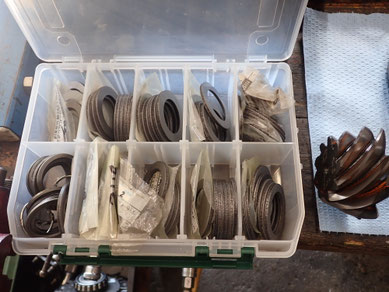

調整は何度か繰り返すのですが

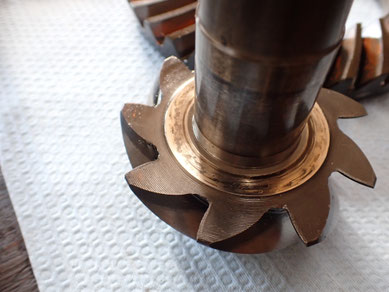

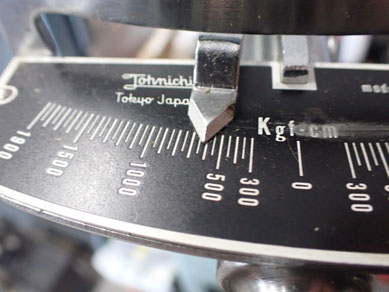

最終的にピニオンＭ２７締めトルク２５Ｋｇでプリロード１５．２Ｋｇ

サイドベアリングプリロード　７．８Ｋｇ

バックラッシュ０．１１～０．１６

となりました。

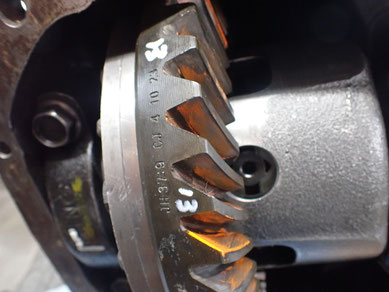

正転側刃当たりは画像の様にセットしました。

こちらは逆転側刃当たり

ギヤ系は組み終わりました。

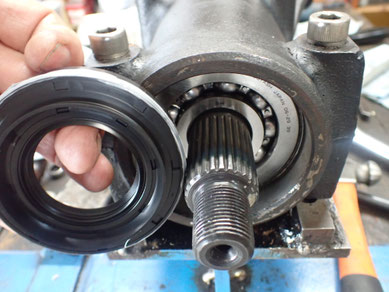

ピニオンフロントボールベアリングを打ち込んで、フロントオイルシールを打ち込みます。

フロントフランジを取り付けてＭ２７で締めこみ、サイドシールを打ち込みました。

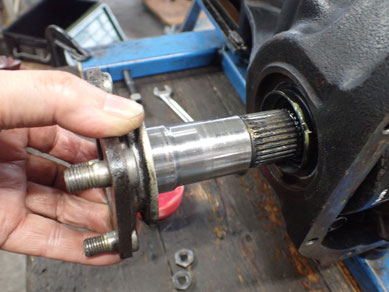

サイドフランジはＲ２００の場合左右で長さが異なるのでいつもわからなくなるのですが、この画像の様にサイドフランジをＣリングに当たるまで差し込んだ時に画像の様に１５ｍｍぐらいの距離となるのが適合になります。ギヤ比によってはこの左右取り付けが逆になる場合があるようです。

今回は左の長いほうが左側、右の短いほうが右側に取り付けとなります。この後の回転試験の為に仮付けしてゆきます。

デフカバーはエスコートのアルフィンデフカバーを使います。

このエスコートアルフィンカバーはオイル容量を増していること以外に、Ｒ２００のオイル潤滑時の欠点をばっちり対策しています。

とくに左上の鉄板のカバーはエアブリーザーへオイルが掻き上げられるのを防いでいます。ノーマルデフカバーだと固いオイルを入れるとリングギヤの回転に引きずられて簡単にエアブリーザーからオイルが吹きあがります。それがちょうどドレンプラグからの漏れのように見えるので、勘違いしてドレンプラグを力いっぱい締め上げてとうとうドレンプラグネジ穴にヒビを入れるという手痛い失敗をしないで済みます。

下側の鉄板カバーは容積増量出っ張り部分にオイルが偏ることを防ぐバッフルプレートですね。あまりにも流通開口部が少なくぴったり蓋をしていますのでオイルの攪拌という面では少し心配なところはあります。

横から見ると増量部分の形がよくわかります。

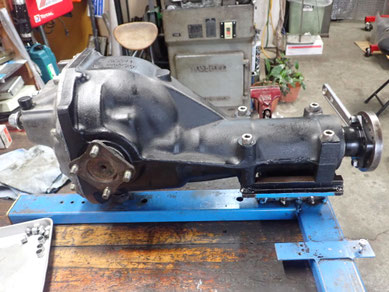

デフが組みあがりました。

回転試験の為にいろいろ取り付けています。

回転試験です。

１２００RPMでぶん回しています。時速にすると４３Ｋｍ／Ｈです。

きれいに回っていました。

完成です。
