2015年12月28日



ウェーバージェットリムーバー

(ジェット外し工具)

メイン&エアージェット



ついに完成!



ウェーバーのメインジェットとエアージェットはエマルジョンチューブに対して圧入になっています。これを外す工具を開発いたしました。

以下モデルチェンジを継続していますので外観が異なる場合がありますが機能は同じです。





特許出願済み

2015.12月22日

【圧入パーツ抜き差し工具】

ウェーバーのジェットは圧入式のため指では取れないので皆さんこのようなペンチなどで掴んで外していると思います。

そうするとたいていジェットの側面はこのように傷がついてしまいます。

また、ペンチの歯の部分に傷防止の布やビニールなどを挟んで掴むと傷がつくことは減らせますが、今度は滑りやすくなるため落としてなくすということになりやすいです。画像はエアージェット。







そこでこのような工具を開発いたしました。

(外観仕様が改良により変更になっています)



ペンチなど掴む方式から発想の転換で、周囲から包み込んで強く掴む方式です。

(画像はメインジェット用)

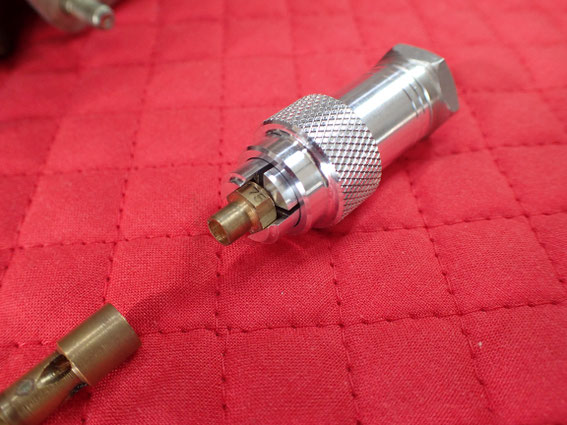

やり方はまずこの工具の先端のチャックをジェットにかぶせます。







次に、ボディー部を指でジェット側に押し込みます。





掴み力が不足している場合はボディー後部のナットを軽く締めこんで、さらにチャックを引き込んでください。



ほとんどの場合はナットを締めなくてもボディーを強く押すだけで外れると思います。







そしてボディーがロックしたところで引き抜くだけです。



ジェットをこじることは最小限にできますのでジェット圧入面が摩耗することが防げます。







引き抜いた後も工具がセルフロックしているのでジェットは脱落せず、この時点で落としてなくしてしまうことを防げます。









ジェットを取り出すときは、ボディー後部のナットを少し緩めた状態でナットを押し込むことでセルフロックが解けるので、ジェットは取り外せる状態になります。

ウェーバージェット取り外し工具



エアージェット用
